Reparación de bloqueo de columna ELV/ESL FBS4 ( B225409 - B225464)

El ELV/ESL (Electronic Steering Lock), también conocido como bloqueo electrónico de columna de dirección, es uno de los puntos débiles conocidos en los Mercedes con sistema FBS4. Reparaciones de DTC B225409 y B225464 que corresponden a las últimas generaciones de esta cerradura electrónica, montadas en modelos como el W205 (Clase C), W253 (GLC), W447 (Vito), W177 y otros vehículos con arquitectura FBS4 encriptada.

Qué es el ELV/ESL FBS4 y por qué falla

El ELV/ESL se comunica con el módulo EZS y con la centralita a través del bus interno, gestionando el desbloqueo mecánico de la dirección al autorizar el arranque. En FBS4 todo el sistema está fuertemente encriptado, lo que hace que ni una simple sustitución por una pieza usada funcione: la unidad debe estar sincronizada con el resto de la electrónica del coche.

Las averías suelen venir por desgaste del motor interno, fallo del microcontrolador o corrupción de la memoria EEPROM. También es habitual el desgaste mecánico del engranaje que mueve el pasador de bloqueo.

Síntomas típicos de un ESL averiado

• El coche no arranca y el volante permanece bloqueado.
• Mensaje en el cuadro tipo «Extraiga la llave» o fallo de la columna de dirección.
• Ruido del motor del ESL intentando desbloquear sin conseguirlo.
• Testigo de dirección o inmovilizador encendido.
• Arranque intermitente: unas veces sí, otras no, según temperatura o vibración.
• Comunicación perdida con el EZS en la lectura por diagnosis.

Cuando el ESL «muere» del todo, el vehículo queda inmovilizado con la dirección trabada, y muchas grúas ni siquiera pueden moverlo con facilidad.

Cómo lo diagnosticamos y reparamos

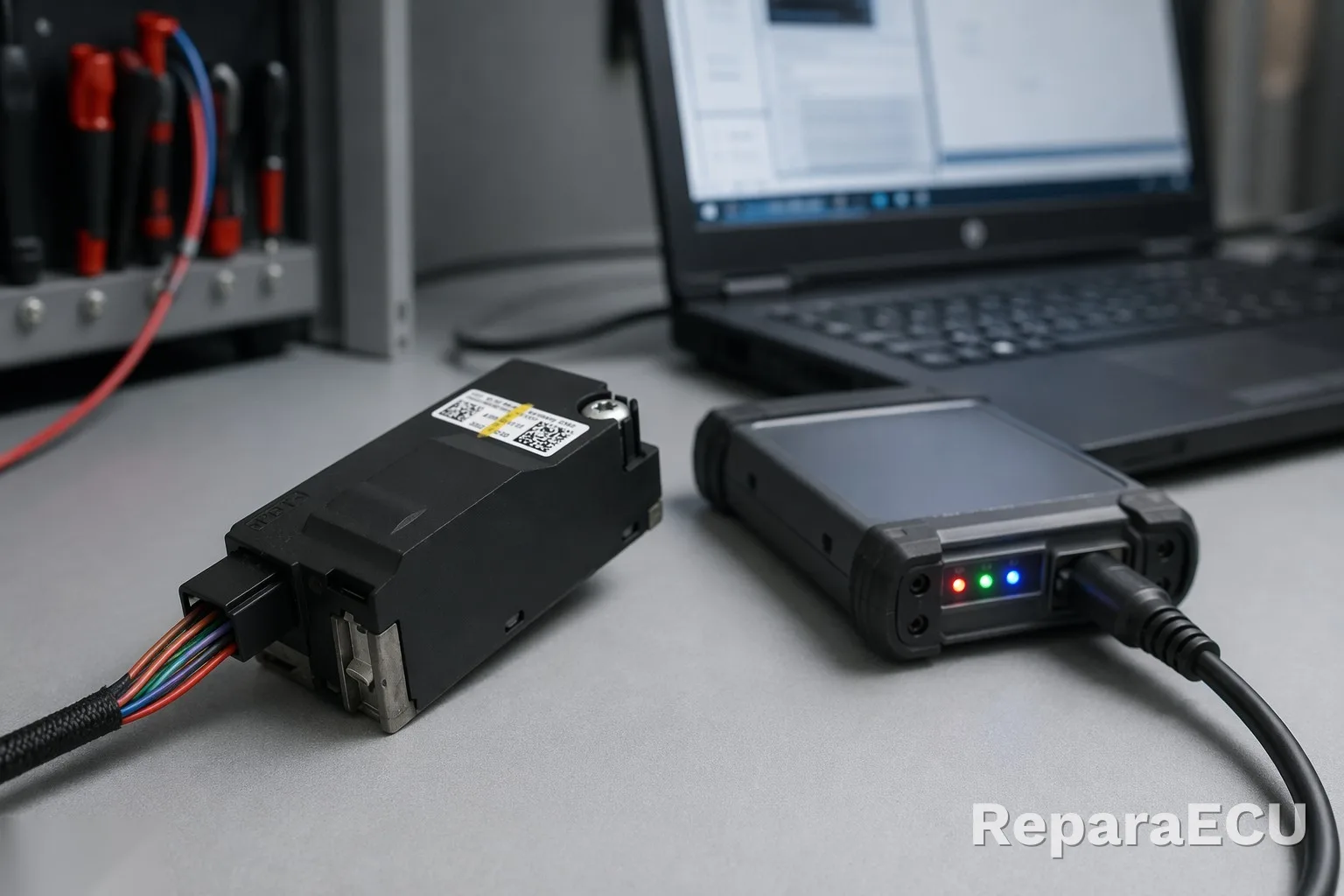

Lo primero es confirmar que el problema está realmente en el ESL y no en el EZS, en la llave o en el cableado. Leemos los códigos de avería y comprobamos la comunicación entre módulos. A nivel de banco, abrimos la unidad y verificamos el estado del motor, la mecánica del pasador y la placa electrónica.

En muchos casos se puede reparar a nivel de componente: sustitución del motor desgastado, reparación de pistas dañadas o recuperación de los datos internos. Cuando la EEPROM o el micro están comprometidos, extraemos y regeneramos la información para mantener la sincronización con el FBS4 del coche, evitando así tener que codificar todo el sistema desde cero.

Antes de devolver cualquier unidad la probamos ciclando el bloqueo y desbloqueo varias veces para asegurarnos de que responde de forma estable, no solo una vez sobre el banco.

Otras referencias y unidades relacionadas

Trabajamos con todas las referencias de ESL FBS4 y también con el módulo EZS asociado, que a menudo hay que revisar en conjunto. Si tienes una referencia distinta, envíanosla y te confirmamos si es reparable.
